Apple Watch: Der Chip unter dem Mikroskop und Röntgengerät

Sofort nachdem sie ihre Apple Watch Exemplare erhalten haben, begannen die Jungs von iFixit mit ihrem inzwischen schon fast als traditionell zu bezeichnenden Teardown. Jetzt gibt es weitere Details zum Innenleben der Apple Watch. Chipworks hat das S1 system-on-system-Chipdesign von Apples Smartwatch unter die Lupe genommen.

Ausgeklügeltstes Gerät auf dem Wearables-Markt

In dem Chipworks-Teardown vermerkten die Experten, dass all die neue und proprietäre Technologie in der Apple Watch dazu führe, dass es sich bei der Smartwatch von Apple um das bisher ausgeklügeltste Gerät auf dem Markt für Wearables handelt. Die meisten Wearables basieren auf alte Chipsätze, während Apple etwas komplett neues für die Watch entwickelt hat.

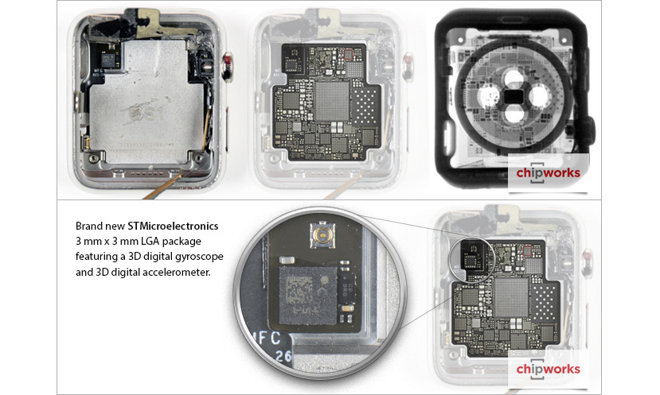

Das neue S1 SoC von Apple ist von dünnem Metall umschlossen. Um einen besseren Überblick zu bekommen, begannen die Experten damit, den Chip unter ein Röntgengerät zu legen. Die Bilder zeigen ein neues STMicroelectronics 3 x 3 mm land grid array (LGA) mit einem digitalen 3D-Gyroskop und einem Beschleunigungsmesser in einem Steckplatz in der oberen linken Ecke.

Die kapazitiven Touch-Inputs werden von einem screen controller von Analog Devices umgesetzt, der als AD7166 bezeichnet wird. Das Bauteil findet sich nicht auf der Webseite des Unternehmens, aber Chipworks entdeckte eine Änderungsnachricht für ein “AD7166–202A Cortex M3 Based Cap” vom April 2015. Das Dokument wurde allerdings inzwischen entfernt.

Außerdem entdeckte Chipworks einen OPA2376 Precision op-amp im Modul für den Herzfrequenzsensor der Apple Watch.
